Angesichts der immer fortschrittlicheren drahtlosen Kommunikation sind Informationssicherheit und der Schutz der Privatsphäre besonders wichtig. Um Datenschutzverletzungen zu verhindern oder unnötige drahtlose Geräte zu blockieren, entscheiden sich manche Menschen für die Verwendung eines Abhörschutz-Störsender. Allerdings sind der Kauf und Besitz von Störsendern in manchen Ländern oft gesetzlich eingeschränkt. Ist es also möglich, selbst einen einfachen und effektiven Sprach störsender herzustellen? Die Antwort ist ja, allerdings sind hierfür gewisse Grundlagen der elektronischen Technik und ein ausreichendes Sicherheitsbewusstsein erforderlich.
In diesem Artikel werden die Prinzipien, selbstgemachten Methoden und Vorsichtsmaßnahmen von Anti Aufnahme störsender eingehend analysiert und Ihnen geholfen, dieses Nischengerät, das jedoch praktisch ist, vollständig zu verstehen.
Ein Audio störsender ist ein Gerät, das Störsignale in drahtlose Geräte (wie Abhörgeräte, drahtlose Mikrofone, Mobiltelefone usw.) innerhalb einer bestimmten Reichweite einspeisen und dadurch die Kommunikationsqualität dieser Geräte auf bestimmten Frequenzen unterbrechen oder stark reduzieren kann. Gängige Anwendungsszenarien sind:
Der Spaß an der Mitmachaktion ist durch nichts zu ersetzen. Durch die Herstellung eines kleinen Störsenders können Sie nicht nur Ihr Verständnis für drahtlose Kommunikation und elektronische Technologie vertiefen, sondern auch Ihre praktischen Fähigkeiten verbessern. Allerdings erfordert dieser Beruf gewisse elektronische Grundlagen und muss die geltenden Gesetze strikt einhalten. Wenn Sie Anfänger sind, können Sie auch mit einfachen Sender- und Transceiver-Projekten beginnen und sich dann, nachdem Sie etwas Erfahrung gesammelt haben, an komplexere Projekte heranwagen.
Ein einfacher und praktischer Sprach Störsender basiert in der Regel auf den folgenden technischen Kernmodulen:
Der Oszillator (Voltage-Controlled Oscillator, kurz VCO) ist das „Herz“ des Jammers. Der in diesem Design verwendete Mikrochip MAX2622 kann HF-Signale mit einstellbarer Frequenz im Bereich von 850–1100 MHz erzeugen. Durch Anpassen der Eingangssteuerspannung (der empfohlene Anfangswert beträgt 2,2 V) kann das Störsignal im Zielfrequenzband stabil ausgegeben werden. Wenn Sie den MAX2623 verwenden, müssen Sie die Steuerspannung auf etwa 1,7 V einstellen.

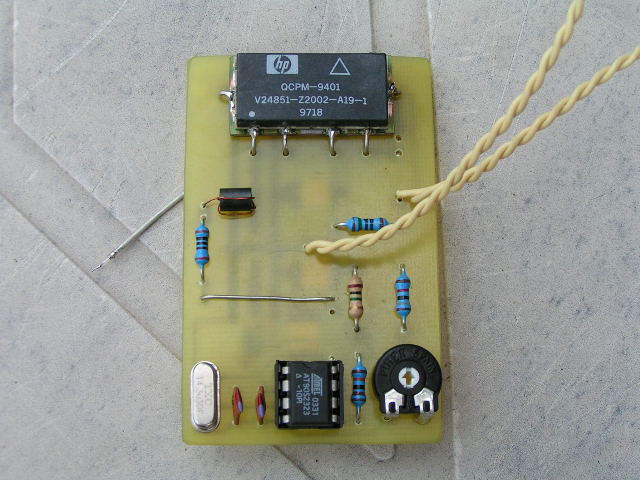

Um das Störsignal komplexer und schwieriger herauszufiltern zu machen, verwenden wir einen einfachen 8-Bit-Mikrocontroller – Atmel AT90S2323. Der Mikrocontroller ist so programmiert, dass er über einen Zufallszahlengenerator ein rauschmoduliertes Rechtecksignal ausgibt und dadurch die Referenzspannung des Oszillators stört. Dieser Ansatz kann die Breitbandeigenschaften des Störsignals erheblich verbessern, wodurch die Störung des Zielfrequenzbandes bedrohlicher wird.
Da die Ausgangsleistung von MAX2622 selbst relativ gering ist, müssen wir einen HF-Vorverstärker (z. B. einen IC3-Chip) hinzufügen, um die Signalstärke zu erhöhen und sicherzustellen, dass der Interferenzeffekt innerhalb von 15 Metern wirksam ist.
Am PB2-Pin des Mikrocontrollers ist ein niederfrequentes Schlangenwellensignal von etwa 100 Hz vorgesehen, um den HF-Verstärker periodisch ein- oder auszuschalten. Dieser Puls-Arbeitsmodus trägt nicht nur zur Reduzierung der Wärme bei, sondern verlängert auch die Batterielebensdauer.
- VCO-Teil: MAX2622-Chip (oder MAX2623), die Frequenz wird durch die Eingangsspannung gesteuert.
- PWM-Modulation: Der AT90S2323 erzeugt eine unregelmäßige Rechteckwelle, die der VCO-Steuerspannung überlagert wird.
- Leistungsverstärkung: Verwenden Sie einen MMIC-Verstärker, um die Ausgangssignalleistung zu erhöhen.
- Energieverwaltung: Verwenden Sie eine Lithiumbatterie und arbeiten Sie mit dem Spannungsreglermodul zusammen, um eine Betriebsspannung von 3,3 V oder 5 V bereitzustellen.
- Anpassungsfunktion: Durch Anpassen des Eingangswiderstandswerts können Wärmeentwicklung und Ausgangsleistung ausgeglichen werden.
> Tipp: Eine Verringerung des Strombegrenzungswiderstandswertes (z.B. auf 100kΩ) kann die Störwirkung verbessern, kann aber auch leicht zur Überhitzung führen. Es ist sehr wichtig, entsprechende Anpassungen vorzunehmen und den besten Arbeitspunkt für das Gerät zu finden.

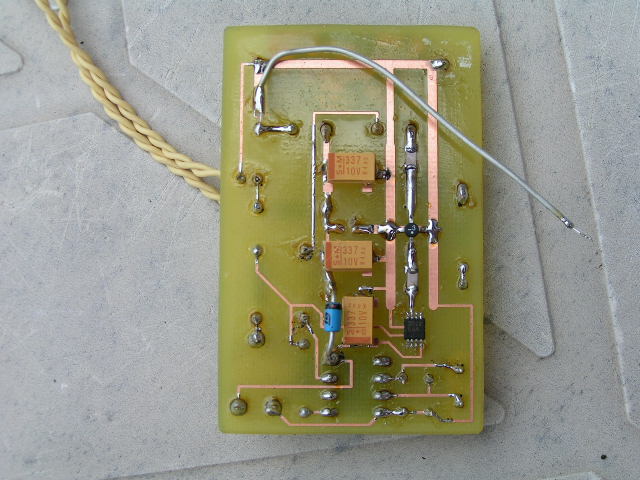

1. Schweißschaltung: Löten Sie jedes Modul gemäß dem Schaltplan. Beachten Sie, dass die HF-Signalleitung (Hochfrequenz) kurz und gerade sein muss, und vermeiden Sie übermäßige Biegungen.
2. Programm brennen: Brennen Sie das programmierte Programm zur Erzeugung zufälliger Rechteckwellen in den Mikrocontroller AT90S2323.
3. Vorabtest: Schließen Sie das Netzteil an und beobachten Sie mit einem Spektrumanalysator, ob die Ausgangsfrequenz im Bereich von 850-1100 MHz stabil ist.
4. Frequenz anpassen: Passen Sie die VCO-Steuerspannung durch Drehen des variablen Widerstands an, um sicherzustellen, dass die Mittenfrequenz der Störung innerhalb des Zielfrequenzbandes liegt.
5. Verpackungsschutz: Platzieren Sie die gesamte Schaltung in einem Metallgehäuse, um externe Störungen zu reduzieren, und öffnen Sie Wärmeableitungslöcher am Gehäuse.
Die Herstellung eines kleinen GSM Bugs Jammer ist in der Tat ein interessantes und anspruchsvolles Elektronikprojekt. Es kann nicht nur Ihre Fähigkeiten im Hardware-Design verbessern, sondern Ihnen auch dabei helfen, ein tieferes Verständnis der Prinzipien der drahtlosen Kommunikation zu erlangen. Bedenken Sie jedoch immer, dass die Beherrschung einer Technologie nicht bedeutet, dass Sie sie nach Belieben einsetzen können. Eine wirklich ausgereifte technische Person weiß, wie man die Regeln respektiert und wie man für sich selbst und andere Verantwortung übernimmt.
